Hitec Aggressor CRX Steering Wheel & EL Backlit DIY
제목 Hitec Aggressor CRX Steering Wheel & EL Backlit DIY
작성자 최규오 (ip:)
  • 작성일 2014-02-18 00:21:58
  • 추천 62 추천 하기
  • 조회수 1617
  • 평점 3점

근 4년 간 RC를 멀리하다가 오랜만에 박스를 연김에 송신기 DIY를 좀 해봤습니다.

그럭저럭 만족스러운 결과가 나왔기에 DIY후기를 남깁니다.

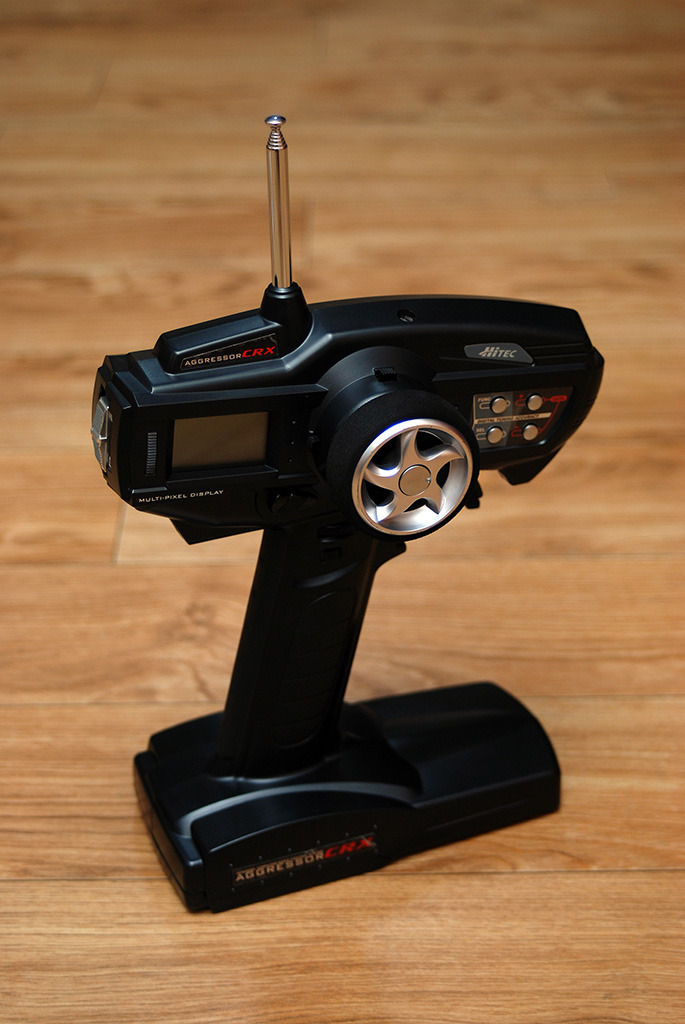

제가 애착을 가지고 사용했던 송신기 Hitec Aggressor CRX FM 버전입니다.

CRX는 LCD에 백라이트가 없어 야간에는 그 내용을 육안으로 확인하기 어렵습니다.




LCD 백라이트 설치를 위해 송신기를 분해합니다.

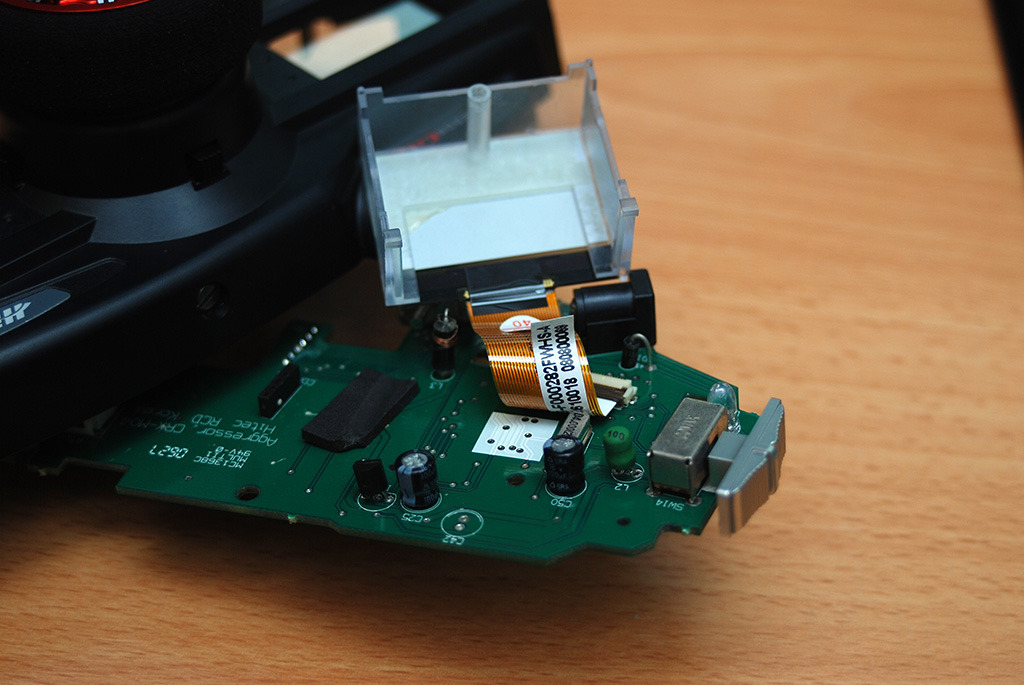

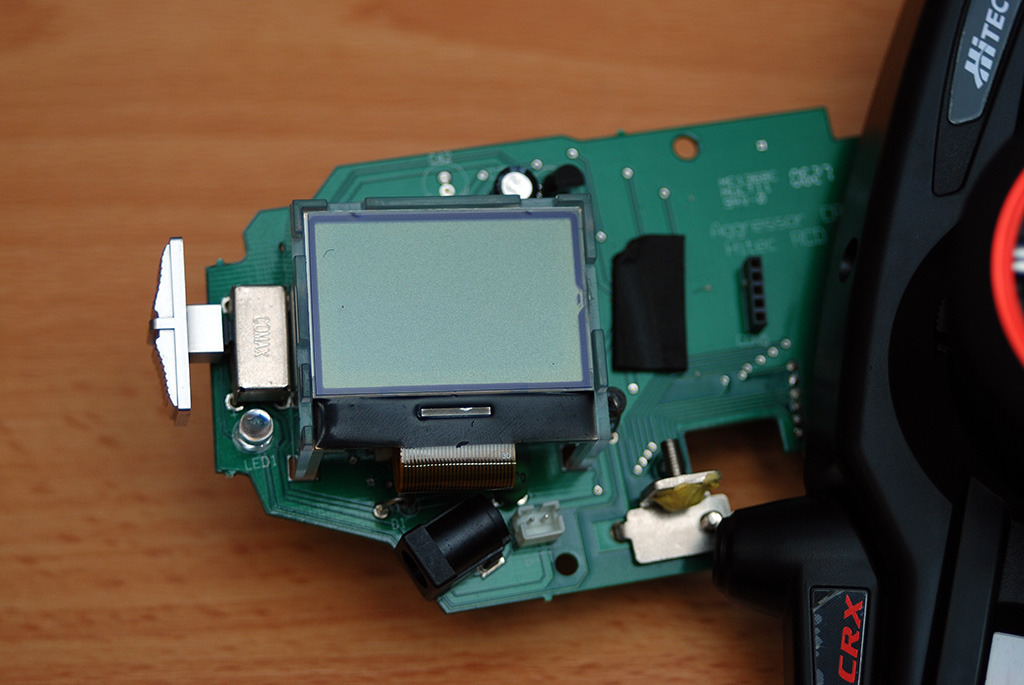

사진과 같이 LCD 아래쪽에 공간이 있어 LED 등을 삽입하기 용이합니다.

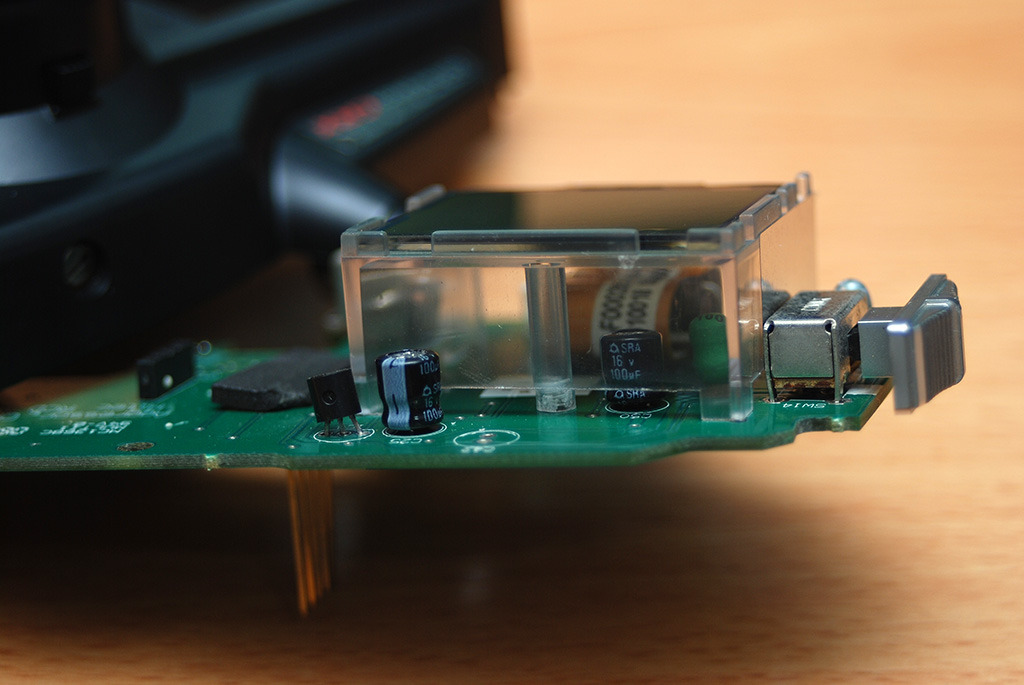

하지만 그 내부에는 콘텐서와 인덕터 등이 자리잡고 있어 여러개의 LED를 삽입하기는 쉽지 않아 보입니다.

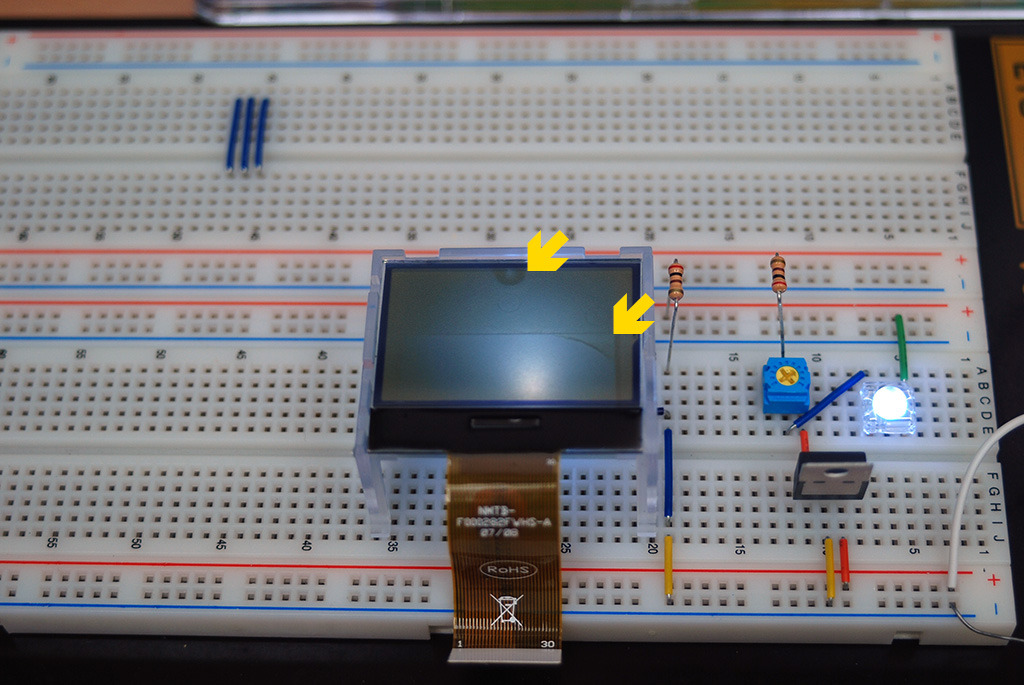

또 한 가지 문제는 LED로 후면에서 백라이팅 했을 때 사진과 같은 그림자가 형성된다는 점입니다.

때문에 자연스럽고 균일한 밝기의 면발광 구현이 쉽지않아 보입니다.




그림자의 원인은 LCD 지지대 뒷면을 보면 쉽게 알 수 있습니다.

따라서 LED를 이용한 백라이팅은 포기하고, EL 시트로 백라이팅 하기로 합니다.




LCD와 지지대는 양면테잎으로 접착되어 있습니다.

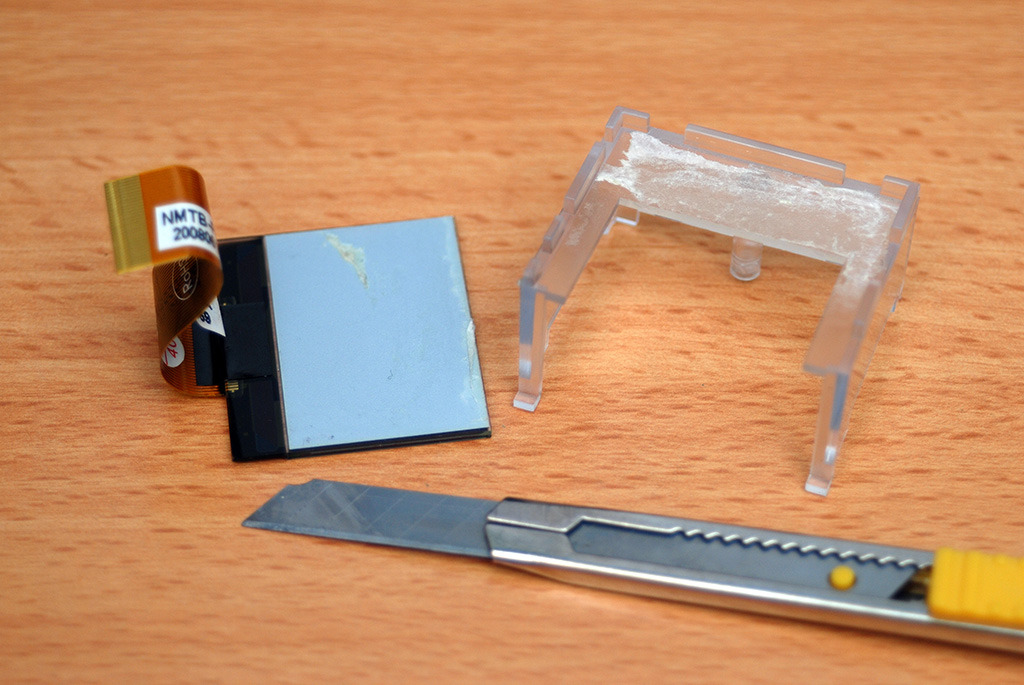

커터칼로 조심스럽게 떼어냅니다.




지저분한 양면테잎 자국을 깨끗하게 닦아냅니다.

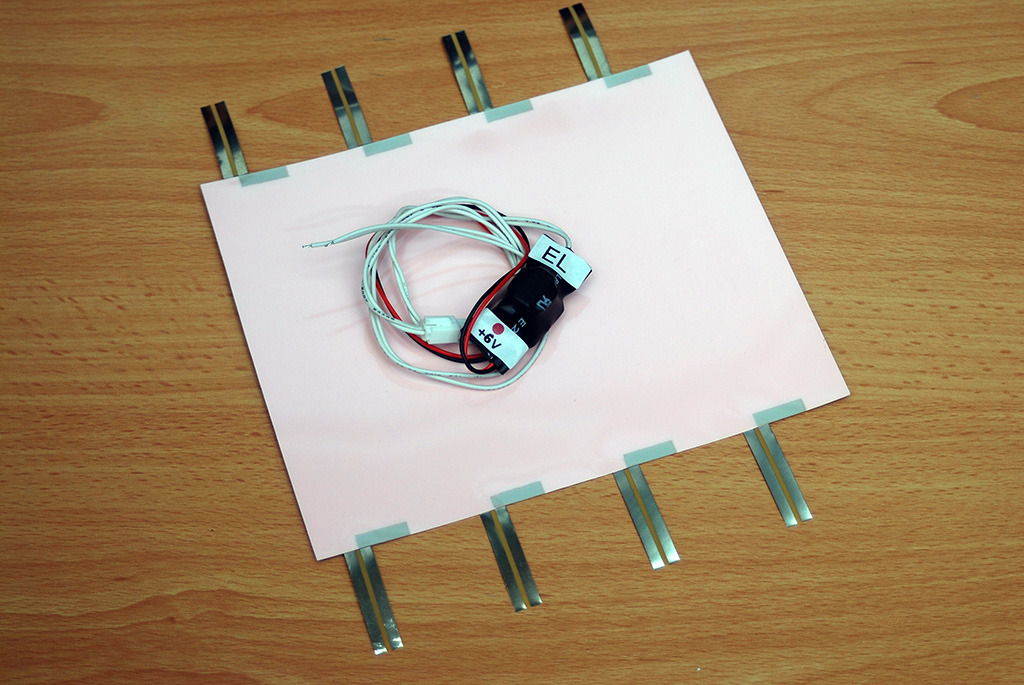

백라이팅 재료로 백색 EL 시트와 6V 인버터를 사용했습니다.

인버터는 수축튜브 처리 때문에 CRX 송신기 내부에 삽입하기에는 다소 커 보입니다.

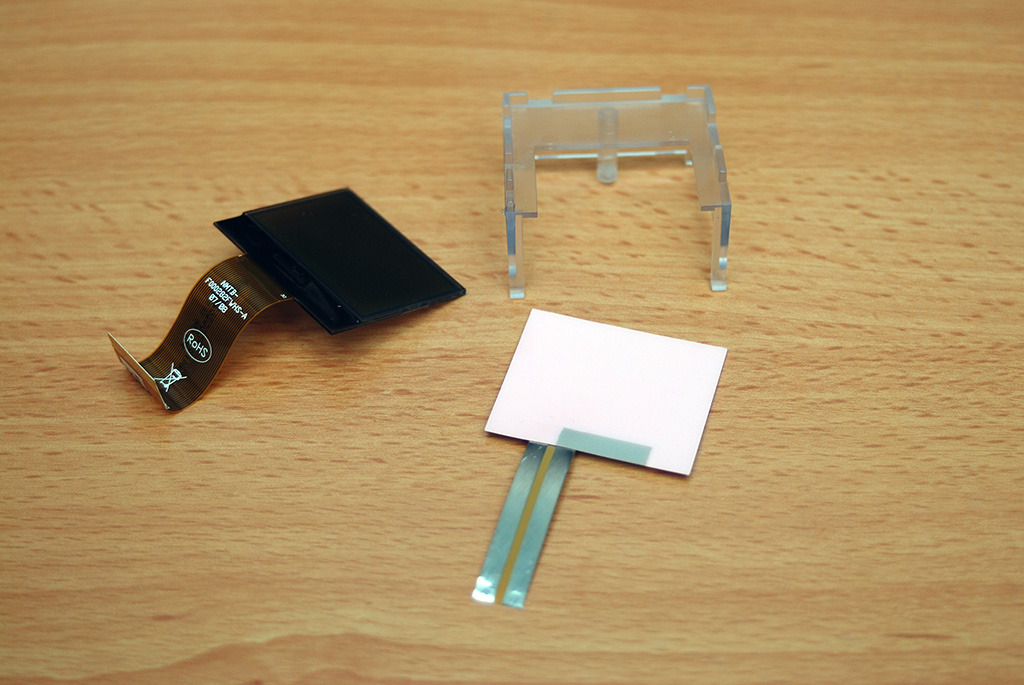

EL 시트를 LCD 크기에 맞게 재단합니다.

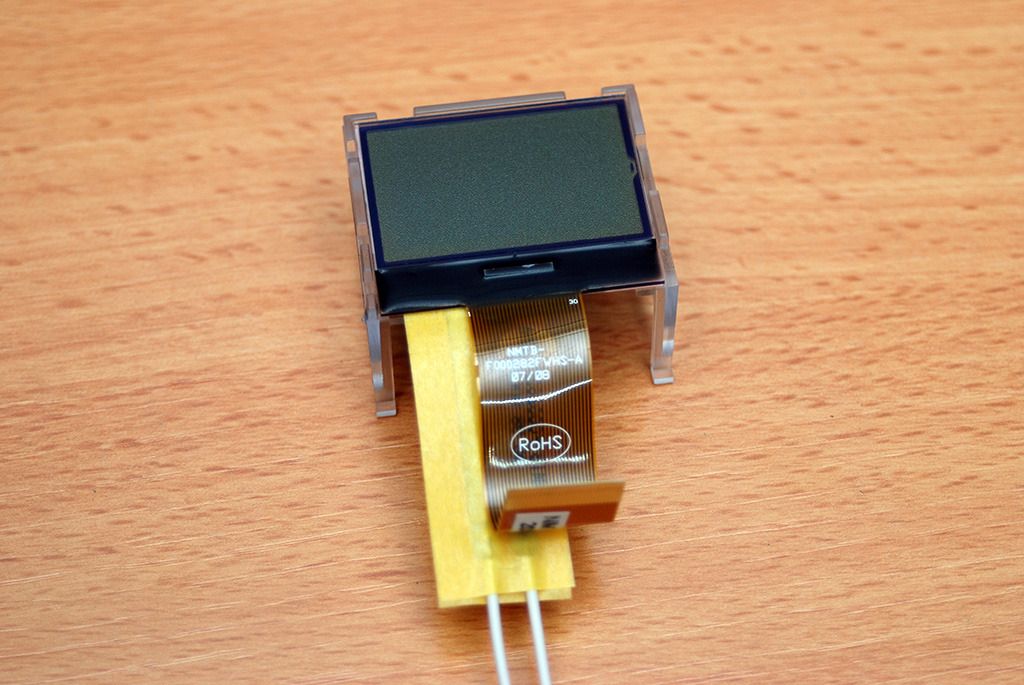

양면테잎을 이용해 EL 시트와 LCD를 차례로 접착합니다.

EL시트 단자에는 110V 이상의 높은 교류전압이 걸리므로 반드시 절연처리 합니다.




조립하기 전에 테스트를 해 봅니다.




별 다른 간섭 없이 설치가 가능합니다.




6V 전원부를 만들고 결선합니다.

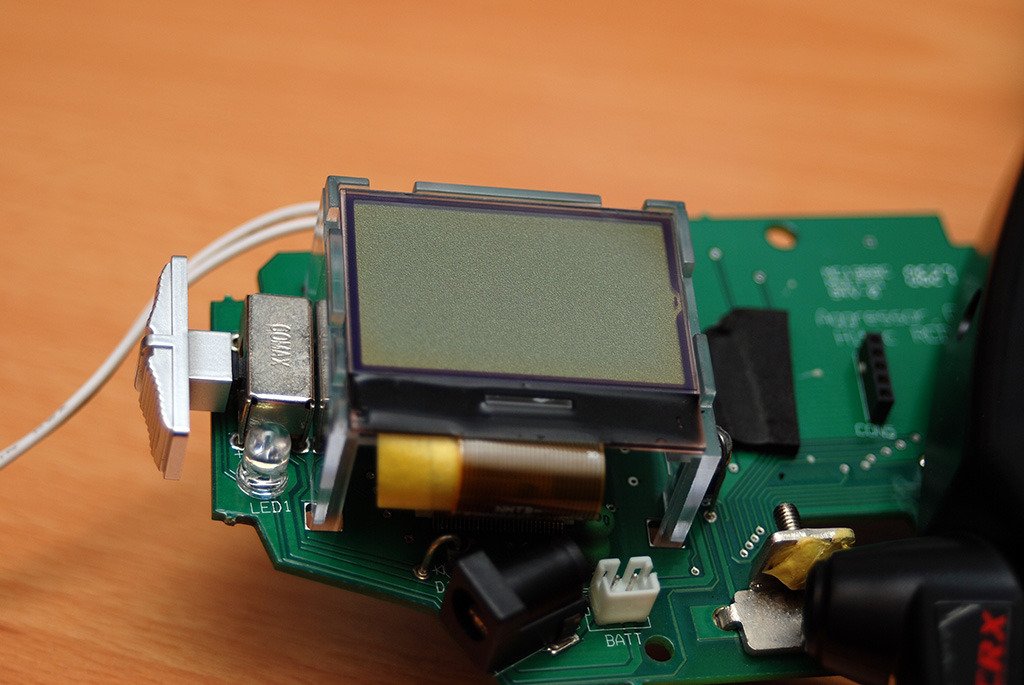

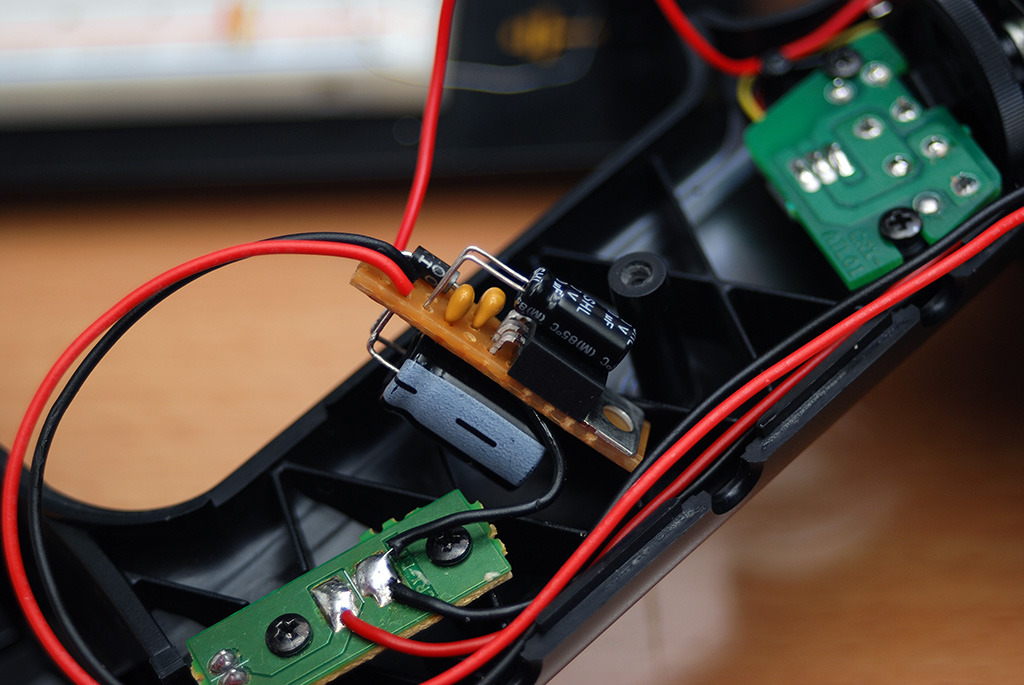

인버터와 전원부를 사진과 같이 배치합니다.

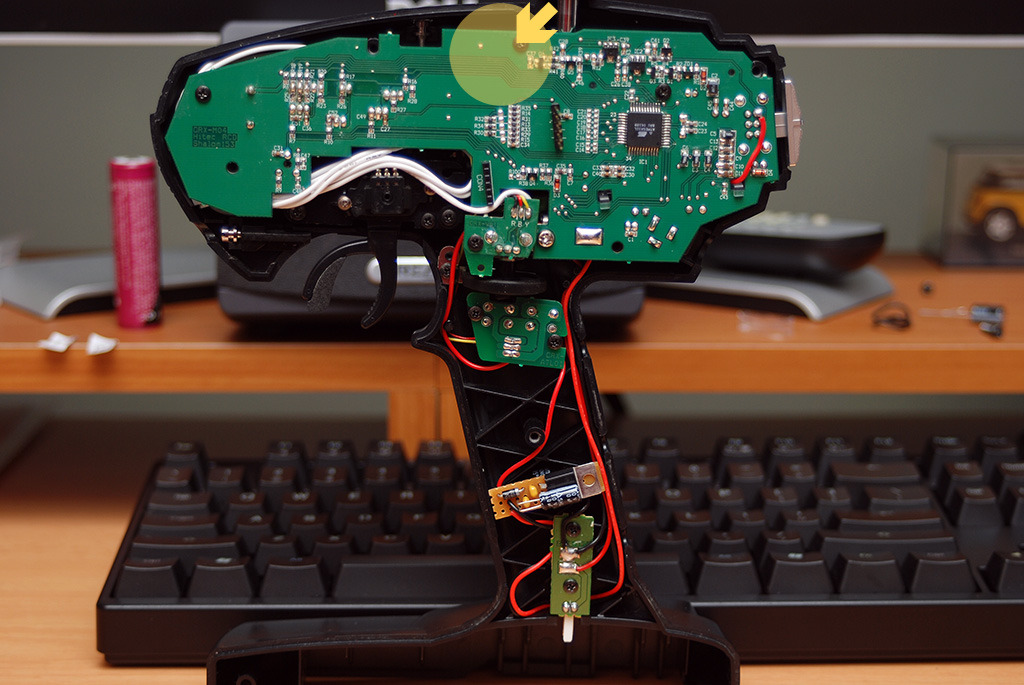

인버터는 사진의 노란부분 안쪽에 숨겨져 있습니다.

+전원은 스위치에서, -전원은 배터리 입력단자에서 가져왔습니다.

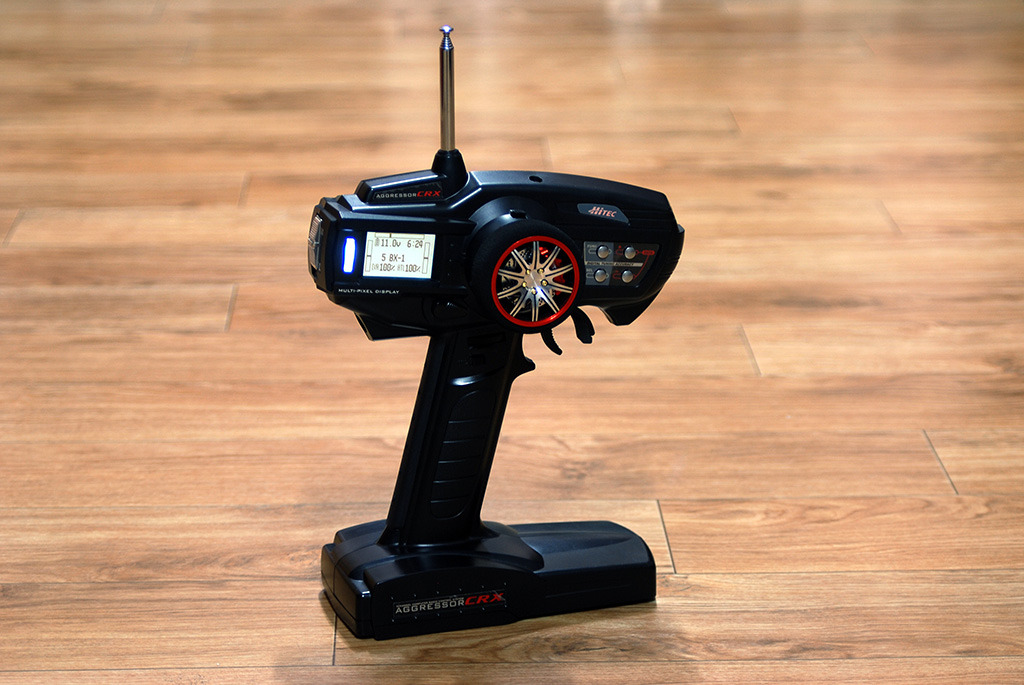

송신기를 조립하고 설래는 마음으로 전원을 켜봅니다.

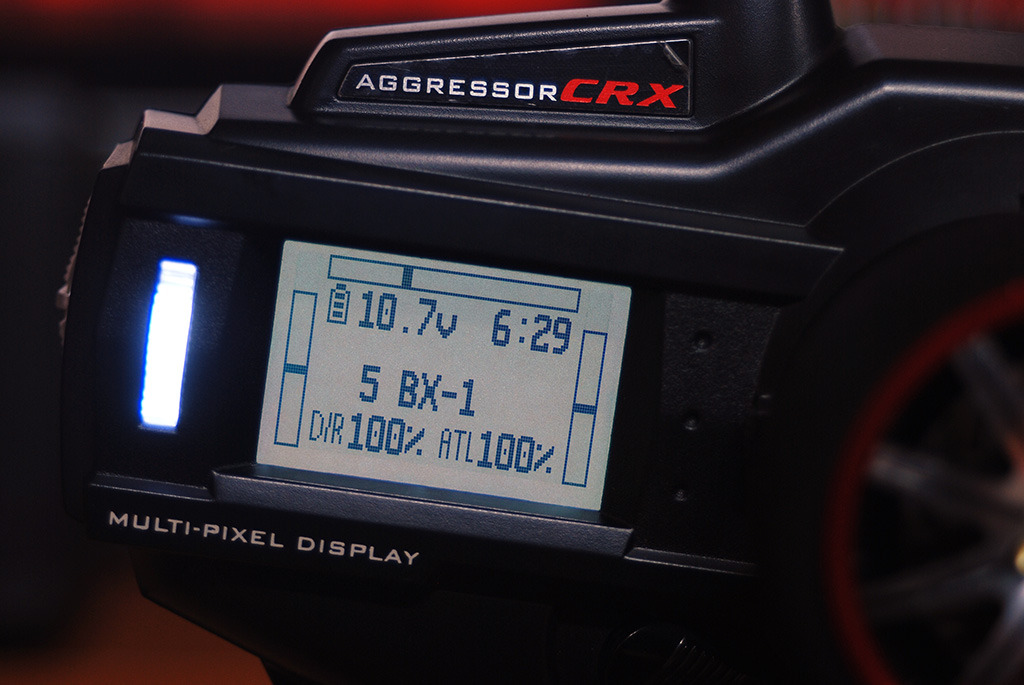

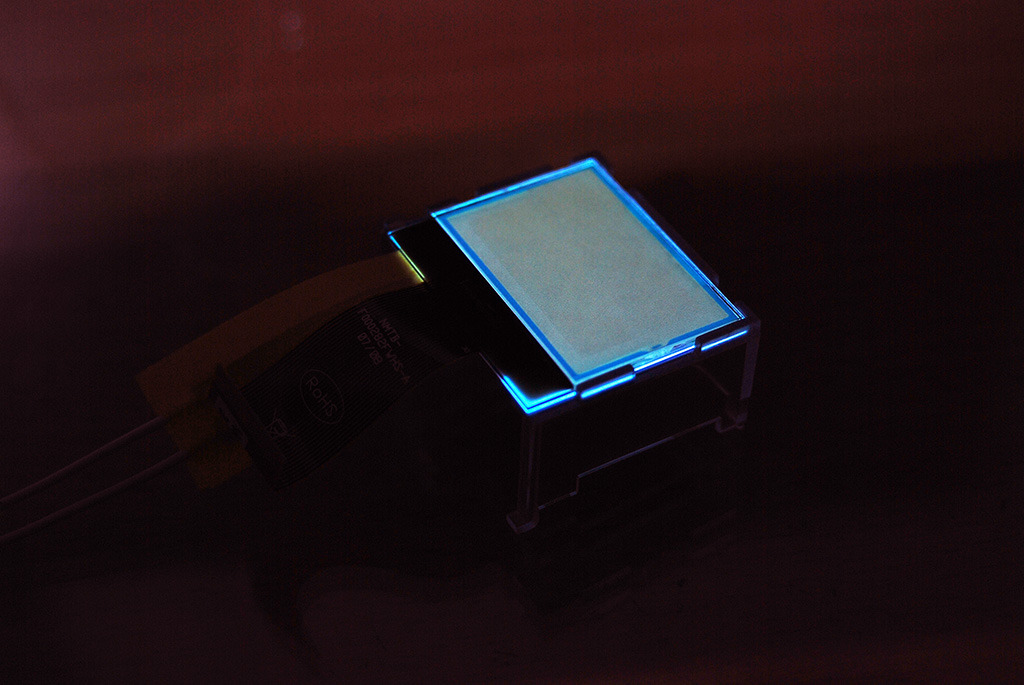

LCD에 균일하고 은은한 밝기의 백라이트가 들어옵니다.




EL 시트는 만족스러운 백라이팅이 가능하지만 LED에 비해 소비전류가 상당히 크다는 단점이 있습니다.

LED 1개가 보통 20mA 정도를 소모하는 것에 비하면 거의 10배에 육박하는 전류를 소모하는 것입니다.

그렇다보니 6V 정전압을 위해 사용한 레귤레이터도 가뜩이나 효율이 좋지 못한데 인버터에 버금가는 발열이 발생하는군요.
차후에 효율이 좋은 DC-DC 컨버터로 교체할 예정입니다.
낮 시간대에는 구태여 백라이트를 켤 필요가 없을 뿐더러 전력소모 상황이 이러하다보니 밝기 조절과 ON/OFF 기능 추가가 반드시 필요해 보입니다.
